Berlin: |
|
|
|
|
|
Kunstharmonium Johannes Titz, Löwenberg, Bj. 1909/10 |
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/1.JPG) |
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/2.JPG) |
li: Seit der Restaurierung war das Titz schon bei zahlreichen Veranstaltun-gen zu hören. Nun sollte die letztes Jahr belassene Balganlage erneuert werden.
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/3.JPG) |
|
Jetzt fällt mir auf, dass 2020 ein Jahr der "Heimkehrer" war, denn auch diese Instrument steht schon zum zweiten mal bei mir.
|
Allerdings ist es noch nicht so lange her wie bei den anderen Instrumenten. Die Restaurierung erfolgte 2019, den Bericht finden Sie hier.
|
|
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/4.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/5.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/6.JPG) |
|
Für den Transport durch das heimische Treppenhaus wurde das Instrument stoßsicher verpackt.
|
Dann ging es auch schon an die Demontage. Bei einer früheren Reparatur wurde der Balg "versehentlich" ins Gehäuse geleimt. Viel Leim hilft eben nicht immer viel.
|
Der Zustand des Magazins war nocht gut, daher konzentrierte ich mich auf die Schöpfer.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/7.JPG) |
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/8.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/9.JPG) |
|
|
Der Filz auf den Schöpf-ventilen war nicht mehr ganz so frisch.
|
|
|
|
|
Die Trägerplatte der Schöpfer wurde vom Rest abgenommen und die Schöpfer selbst entfernt. Auf der Platte sieht man noch die Leimspuren des alten Materials.
|
Wie die Trägerplatte (ganz rechts neben dem Tisch), wurden auch die restlichen Teile von der alten Beleimung gründlich befreit.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/10.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/11.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/12.JPG) |
|
Als erstes wurden die neuen Leinenbänder an die erforderlichen Stellen geleimt. Sie geben den Scharnieren die notwendige Stabilität.
|
Gleiches auch bei den Faltenpaaren. Innenfalte = Leinenband (Stabilität), Außenfalte = Lederband (Dichtung).
|
Nun wurden die Faltenpaare mittles der aufgleimten Leinenbänder an den Schöpferplatten (hier Rahmen) fixiert.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/13.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/14.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/15.JPG) |
|
Hier sieht man gut die Funktion von Leinen- und Lederband. Das Ergebnis ist eine sehr stabile, dennoch leichtgängige und leise (sehr wichtig) Funktion des Scharniers.
|
So sahen die neuen Schöpfer im "Rohbau" aus.
|
Die Lederzwickel einzuleimen ist keine Kunst, sondern ehrliches Handwerk!
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/16.JPG) |
|
li: Eine Kunst war es schon eher, das richtige Papier zu finden. Schließlich sitzen die Schöpfer direkt unter dem noch originalen Magazin.
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/17.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/18.JPG) |
|
|
|
Doch die Suche war erfolgreich, wie man sieht. Nebenbei musste ich feststellen, dass sich das "neue" Papier viel besser verarbeiten lässt, als das im Orgelbau übliche Blaupapier.
|
Bevor es an den Zusammenbau ging, wurden die Lederteile des Magazins mit sog. Lederbalsam gepflegt.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/19.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/20.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/21.JPG) |
|
Nachdem alles gut vorbereitet war, konnten die Schöpfer wieder mit dem Windkasten verbunden werden.
|
Hier sieht man noch einmal gut, wie das neue Papier (unten, Schöfper) zum Original (oben, Magazin) passt.
|
Eigentlich war der Balg nun fertig, es gab aber noch ein paar Kleinigkeiten zu machen.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/22.JPG) |
|
li: Die Ventil-platten erhielten eine neue Dichtung.
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/23.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/24.JPG) |
|
Auch die Filzauflagen der Schöpferfedern und die Schöpfventile wurden erneuert.
|
So sieht es dann aus, wenn man den Balg von unten betrachtet.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/25.JPG) |
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/26.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/27.JPG) |
|
Die Dichtung zwischen Windkasten und Registerbrett war offenbar schon länger problematisch, wie man sich angesichts des weggeschwundenen Mittelsteges gut vorstellen kann.
|
Der Steg wurde augedoppelt...
|
... und oben bündig gehobelt. So sollte es mir der Dichtung keine Probleme mehr geben.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/28.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/29.JPG) |
re: Nun konnte die Balganlage wieder ins Gehäuse geschoben werden.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/30.JPG) |
|
Da die alte Dichtschnur schon mehrere Fehlstellen hatte, wurde eine neue angefertigt.
|
Da der Mittelsteg entnehmbar sein muss (darunter sitzt das Expressionsventil), wurden diese beiden Dichtungen zuletzt aufgeleimt.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/31.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/32.JPG) |
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/33.JPG) |
|

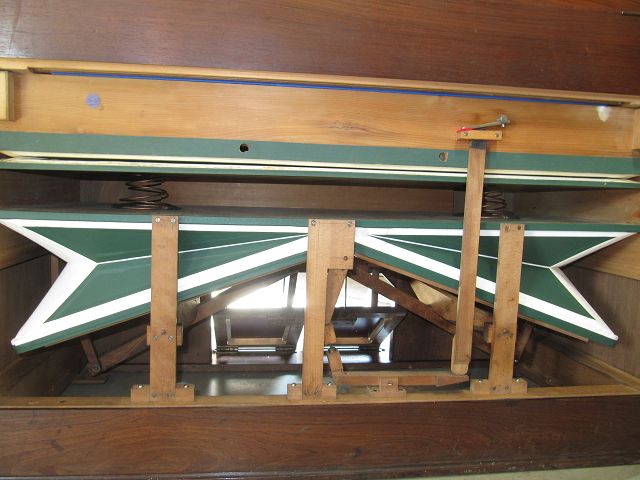

Das Problem der Mittelstegdichtung führte dazu, dass am Registerbrett allerlei Aufdopplungen angebracht wurden. Diese konnten nun entfernt werden.
|
Die eigentliche Werkdichtung wurde schon letztes Jahr teilweise ersetzt (z.B. Spiel 1, ganz vorne).
|
Mit der Restaurierung der Balganlage, muss der Eingentümer künftig nicht mehr den Tritt in die Bälge fürchten. FFF ist kein Problem mehr!
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2020/4%20Titz%20-%20Berlin/34.JPG) |
Erbauer: Johannes Titz, Löwenberg, Bj. 1909
|
|
|
|
|
|
Klaviatur: C - c'''', Teilung e'/f'
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Percussion et Cor Anglais 8 Pds
|
Percussion et Flute 8 Pds
|
|
|
|
|
|
Kniehebel für Doppelexpression
|
|
Hackenhebel: Ausl. Prol. / Grand Jeu
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
