Puchheim: |
|
|
|
|
Pedalharmonium Ernst Hinkel, Ulm, Bj. ca. 1906 |
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/1.JPG) |
|
Um so schöner, dass auch einmal eines dieser damals weit verbreiteten Harmonien für die Nachwelt erhalten bleibt. Die Ausstattung ist schnell umrissen: 1 Spiel im Manual, 1 Spiel im Pedal, Forteklappen.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/2.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/3.JPG) |
|
Die Restaurierung dieses Instrumentes war ein eher ungewöhnlicher Auftrag, da Instrumente dieser Größe und Ausstattung meist nicht diese Wertschätzung erfahren.
|
Der Zustand war eher desaströs, wie man hier an der Pedalklaviatur sieht, welche vermutlich seit Jahrzehnten nicht mehr bespielt wurde.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/4.JPG) |
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/5.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/6.JPG) |
|
Hier ein Blick auf die Lade, Manual- und Pedalzungen sitzen im gleichen Windkasten.
|
Die Oberseite des Magazinbalges dockt mit der Dichtung direkt an der Lade an. Einen Windkasten oder Registerbrett gibt es nicht.
|
Die ausgebauten Einzelteile nahmen trotzdem einigen Platz in Anspruch.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/7.JPG) |
|
li: Am leeren Gehäuse musste der Bodenrahmen demontiert werden, da dieser teilweise faul war.
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/8.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/9.JPG) |
|
|
|
Die betroffenen Partien wurden großzügig ausgeschnitten und ausgetauscht.
|
Nachdem die Gehäusereparaturen abgeschlossen waren, wurden die Oberflächen überarbeitet.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/10.JPG) |
li: Hier sieht man die Pedaltasten nach der Reinigung. Auch sämtliche Filze wurden entfernt.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/11.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/12.JPG) |
|
re: Am Rahmen und den Tasten wurden die Garnierungen erneuert.
|
|
|
|
|
|
Die Montage der Klaviatur machte wieder deutlich, was allein mit Reinigung und Austausch der Garnierungen machbar ist.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/13.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/14.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/15.JPG) |
|
Da die Bälge schon Auflösungserscheinungen zeigten, wurde die Anlage komplett zerlegt und entledert.
|

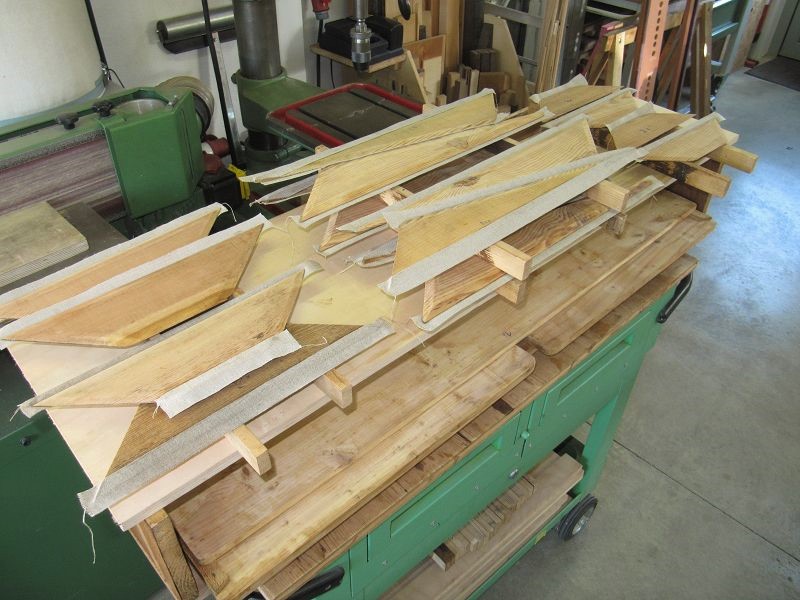

Hier wurden die Falten gerade mit Leinenbändern versehen und für das Zusammenhängen vorbereitet.
|
Als erstes wurde der Magazinbalg gemacht. Im Bild sind die Lederzwickel noch nicht ganz fertig.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/16.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/17.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/18.JPG) |
|
Nachdem alles soweit vorbereitet war, konnte die Trägerplatte der Schöpfer aufgeleimt werden.
|
Erst jetzt wurden die Schöpferplatten auf der Trägerplatte fixiert.
|
So müssen sauber verarbeitete Zwickel aussehen.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/19.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/20.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/21.JPG) |
|
Am Gehäuse ist alles für den Einbau der balganlage vorbereitet.
|
Ein paar Schrauben später, sitzt alles an seinem Platz.
|
Die Lederbänder (Fangventile) decken die Windkanäle von den Schöpfern ab.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/22.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/23.JPG) |

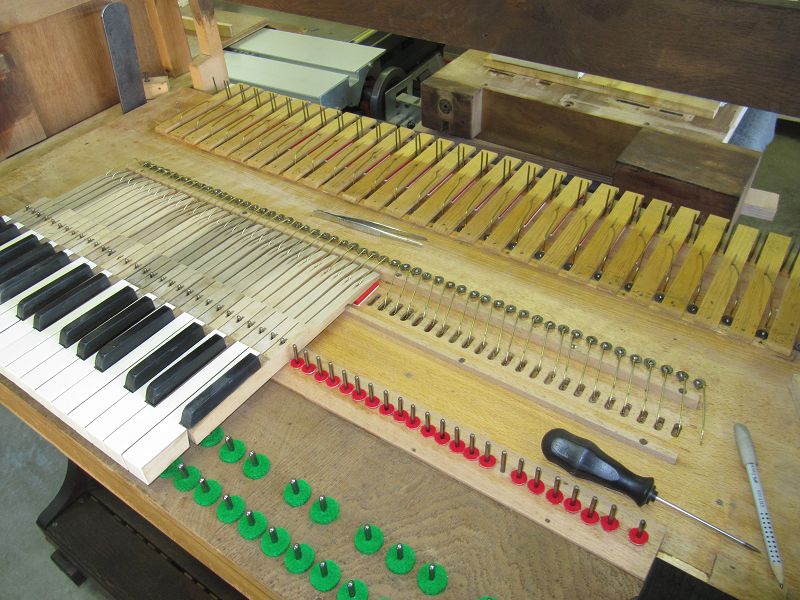

re: Azubi Jonas kümmerte sich dann um das Geradelegen der Klaviatur.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/24.JPG) |
|
Nun ging es mit dem "Oberbau" weiter. Als erstes wurden die "nicht mehr ganz so guten" Ventile abgelöst.
|
Nach dem Entledern, Entrosten und Reinigen, wurden alle Ventile neu belegt.
|
|
|
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/25.JPG) |
li: Über den Ventile sitzt der kleine Kasten mit den Forteklappen (hier in zerlegtem Zustand).
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/26.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/27.JPG) |
|
|
|
Die Klappen mussten neu befilzt und scharniert werden, bevor sie wieder auf den Kasten geleimt werden konnten.
|

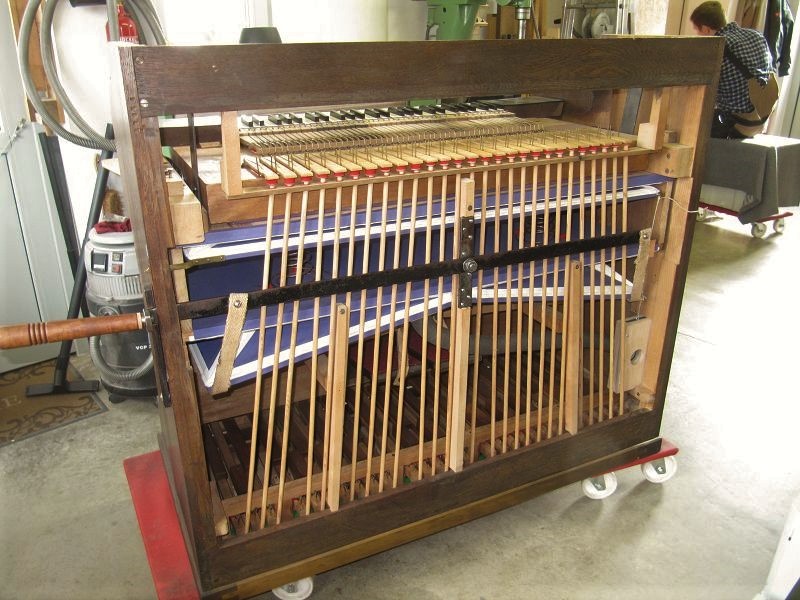

Hier sieht man genau die "komplizierte" Mechanik der Registerzüge. Die kleinen Holzwippen wurden neu angefertigt, da die alten schon mehrfach ausgetauscht oder repariert worden waren.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/28.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/29.JPG) |
li: Da die alte und verm. originale Bank auf einer Seite stark verzogen und marode war, wurde das Seitenteil ausgetauscht.
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/30.JPG) |
|
Für den Betrieb stehen ab sofort drei Möglichkeiten zur Wahl.
|
|
|
Im Bild wurde gerade mit der farblichen Anpassung begonnen.
|
|
1. Windgebung über die Tritte.
|
|
|
2. Windgebung über den seitlichen Hebel.
|
|
3. Windgebung über den neu angebauten Motor. Der Anschluss erfolgte über die Schöpfer. Die Drossel sieht man re neben den Pedalstechern.
|
|
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/31.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/32.JPG) |
![](../../../../Bilder%20Homepage/dauerhafte/bisherige%20Projekte/2017/4%20Hinkel%20-%20Puchheim/33.JPG) |
|
Nun war alles bereit für die abschließende Stimmung der beiden Spiele.
|
Hier sieht man die kleine Motorkiste hinter dem Instrument stehen.
|
|
Dies ist zwar kein klanggewaltiges, aber dennoch reizvolles Instrument, welches für Übungs- und Vortragszwecke durchaus geeignet ist. Für die Eigentümer hat es einen hohen sentimentalen Wert, welcher eine große Rolle beim Erhalt des Instrumentes spielte.
|
Erbauer: Ernst Hinkel, Ulm, Bj. ca. 1906
|
|
|
|
|
|
Klaviatur: C - f''', ohne Teilung
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
