D.W. Karn, Woodstock - Ontario, Bj. 1895

Immer wieder ein Freude, sind amerikanische/ kanadische Harmonien, welche einen meist sehr weichen und warmen Klang haben. Zudem sind die Gehäuse meist aus massivem Nussbaum oder Mahagoni.

Das hier gezeigte "Karn", war arg verschmutzt und die Balganlage brachte kaum mehr einen nennenswerten Unterdruck zustande.

Nachdem das Gehäuse weitesetgehend zerlegt war, wurde alles gereinigt und die Oberfläche aufbereitet.

An Teilen des Unterbaus musste die Schellack-oberfläche komplett neu aufgebaut werden, da verm. ein früherer Wasserschaden diese arg in Mitleidenschaft gezogen hatte.

Hier liegt bereits die komplett neu bezogene Balganlage. Sie ist Garant und Voraussetzung für ein genussvolles Harmoniumspiel.

Nach der Montage der Balganlage, ging es mit der Überholung des Werkes weiter.

Auch hier musste alles zerlegt, gereinigt und überarbeitet werden. Im Bild sieht man die neu belederten Ventile des Subbass-Kastens.

Sämtliche Filze wurden erneuert und die Oberfläche überarbeitet.

Die gereinigten Mutzen wurden mit ihren nun wieder einwandfrei laufenden Scharnieren versehen und exakt gesetzt, nachdem die gesäuberten Zungen eingeschoben waren.

Immer wieder ein Stundengrab - ausgeschlagene Oktavkoppeln. Hier muss jede Lagerbuchse einzeln mit neuem Filz versehen werden.

An der aufpolierten Registerblende wurden die Filzführungen erneuert.

Werk, Klaviatur und Registermechanik konnten nun wieder Einzug in das Gehäuse halten.

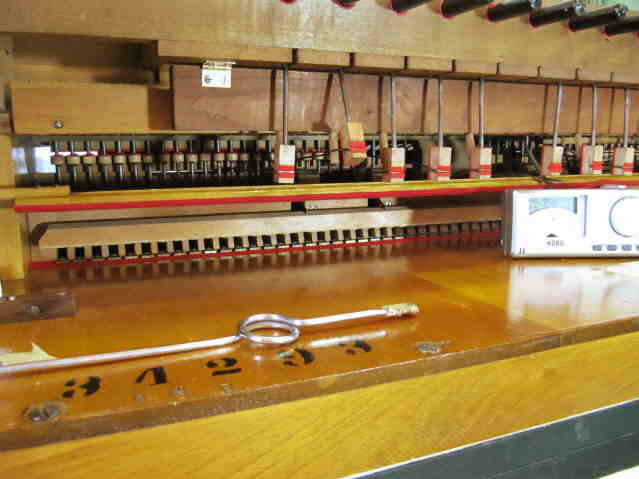

Zur Stimmung werden die Instrumente immer mit einem Motor versehen, an welchem sich die Windmenge regulieren lässt. So kann gewährleistet werden, dass sich der Balg immer im mittleren Druckbereich bewegt.

Mit der Erneuerung der Stoffbespannungen und der Montage der Vox humana, waren die Arbeiten an diesem Instrument abgeschlossen.

In diesem Zustand nicht nur ein Hingucker, sondern auch ein Hinhörer. Sauber gestimmt, warme Intonation, was will man mehr in einer "guten Stube".

Erbauer: D.W. Karn, Woodstock - Ontario, Kanada, Bj. 1895

Manual F - f''', Teilung gs°/a°

Disposition:

Bass-Coupler

Diapason 8 ft

Viola 4 ft

Piano 8 ft

Viol D'Amour 4 ft

SubBass 16 ft

Forte

Vox Jubilante

Vox Angelica 8 ft

Dolce 8 ft

Flute 4ft

Principal 8 ft

Treble-Coupler

Kniehebel: Grand Jeu / Forte
